一、产品介绍

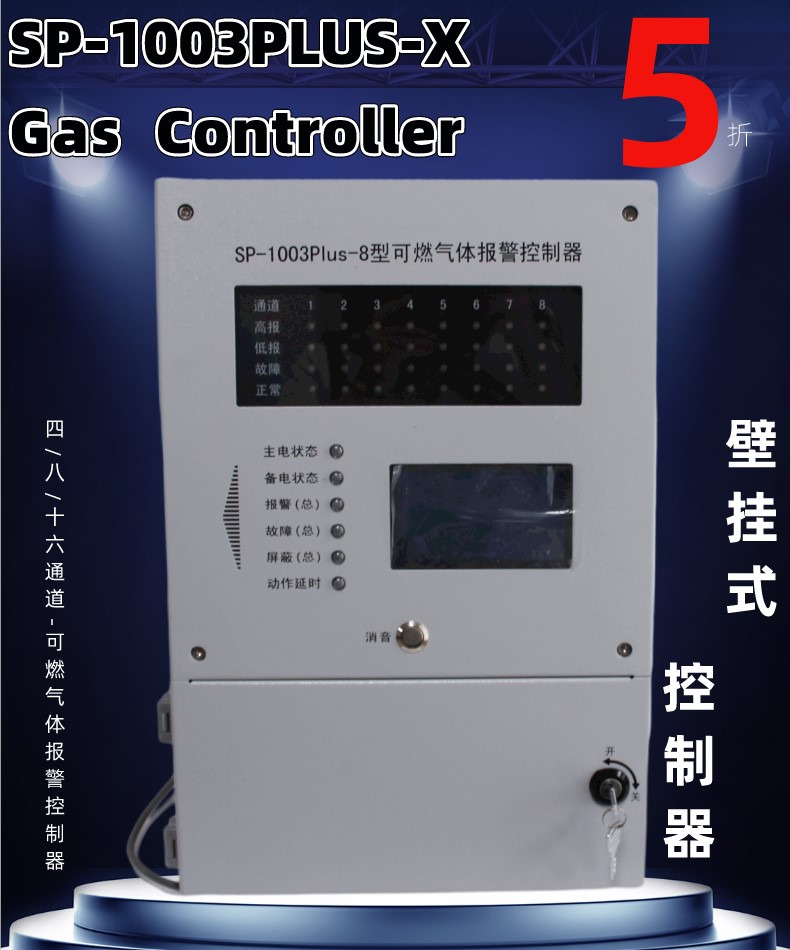

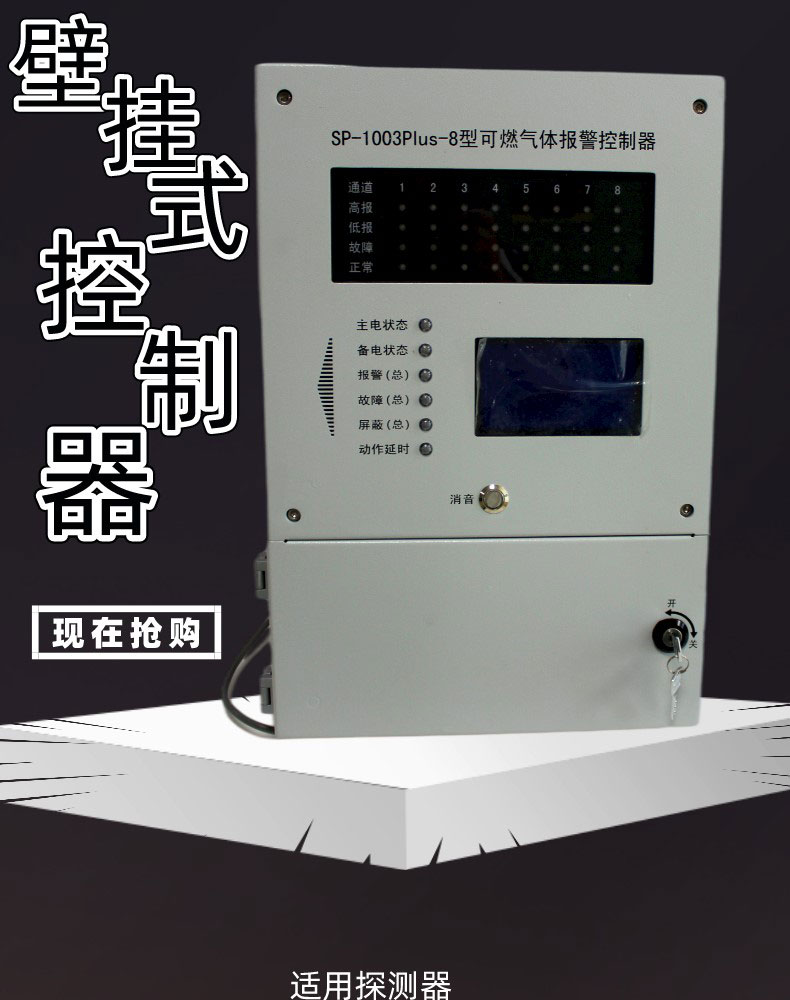

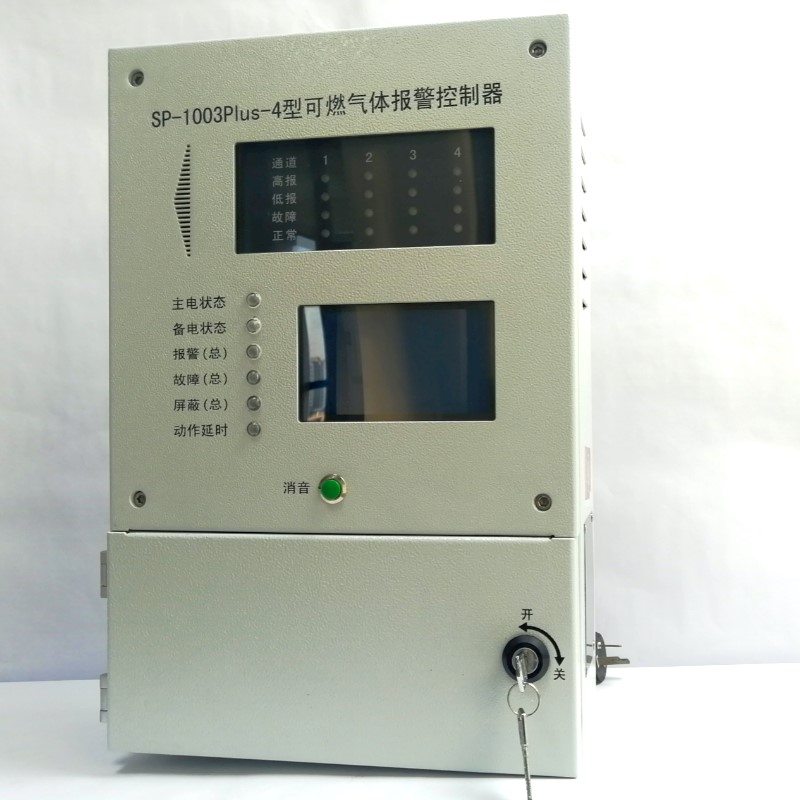

SP-1003 Plus 系列控制器采用壁挂式及盘装式安装方式的气体报警控制器。适用于各种标准 4～20mA 信号的测量与控制。可广泛应用于石油、化工、冶金、矿业、消防、燃气、环保、电力、通讯、造纸、印染、粮食储备、城市供水、污水处理、食品、科研、教育、国防等领域。
二、产品特点
1、产品系列化采用壁挂式及盘装式，包含2路、4路、8路、16路控制器，满足不同用户的需求
2、多种信号输出RS485、每通道2级无源开关量输出（关断延时0~60min可设定），可方便接入PLC/DCS等工控系统
3、友好的人机操作界面2、4、8路采用超高亮LED显示，直观、清晰
4、16路采用大屏幕点阵LCD液晶显示，中文菜单
5、现场声光指示现场声光指示，可直观、清晰的为管理人员提供当前被监测环境危险级别信息
6、两级报警值设定，不同声光信号指示不同报警级别
7、功能齐全可存储报警记录，便于查询、管理
8、具有锁定显示和自检功能，便于维修
9、带备用电源，保证主电被切断后，依然可正常工作2h以上
三、产品参数
1、工作电源： 220VAC，50Hz(0.5A)
2、备用电源： 2 通道 12V，2.2Ah；4/8/16 通道 12V，7Ah
3、输出电源： 16VDC，500mA
4、工作方式： 巡检
5、采样速率： 2/4/8 路：125 毫秒 / 路，16 路： 62.5 毫秒 / 路
6、功 率： 2路20W，4路30W，8路50W，16路80W(满载）
7、输入信号： 4~20mA(2 线 /3 线 检测器）
8、报警记录： 最先报警通道号显示、报警部位显示、报警事件记录
9、报警设定： 越限 ( 上限 ) 报警，两级限值可设
10、报警功能： 各级独立的 LED 灯指示和不同频率的声响报警区，分不同报警等级
11、报警输出： 两级无源报警继电器 / 路
12、触点容量： 220VAC，5A
13、通讯接口： RS485
14、环境温度： -20℃ ~+55℃
15、环境湿度： 0~90% RH（无凝露）
16、环境压力： 86kPa ~106kPa
17、显示方式： 2/4/8 路：超高亮 LED
16 路：240×64 点阵 LCD
18、分 辨 率： 0.01(0~99)/0.1(100~999)/1(1000~2000)/0.1( 氧气 )
19、测量精度： ＜ ±1%
20、外形尺寸： 320mm×220mm×100mm(HWD) /2 路
470mm×310mm×115mm(HWD) /4/8 路
500mm×350mm×135mm(HWD) /16 路壁挂
133mm×606mm×250mm(HWD) /16 路盘装
21、重 量： 6.0kg/2 路；12.0kg/4、8 路；13.0kg/16 路
22、C M C ： 京制 00000301 号
四、应用领域
石油、化工、冶金、矿业、消防、燃气、环保、电力、通讯、造纸、印染、粮食储备、城市供水、污水处理、食品、科研、教育、国防
五、产品配置
产品型号 通道数量 安装方式 安装附件
SP-1003 Plus -2 2 壁挂 壁挂安装附件
SP-1003 Plus -4 4 壁挂 壁挂安装附件
SP-1003 Plus -8 8 壁挂 壁挂安装附件
