可燃气体及有毒气体检（探）测器的选用，应根据检（探）测器的技术性能、被测气体的理化性质和生产环境特点确定。
常用气体的检（探）测器选用应符合下列规定：
烃类红外可燃气体探测器可选用催化燃烧型或红外气体检（探）测器。当使用场所的空气中含有能使催化燃烧型检测元件中毒的硫、磷、硅、铅、卤素化合物等介质时，应选用抗毒性催化燃烧型检（探）测器；
在缺氧或高腐蚀性等场所，宜选用红外气体检（探）测器；
氢气检测可选用催化燃烧型、电化学型、热传导型或半导体型检（探）测器；
检测组分单一的可燃气体, 宜选用热传导型检（探）测器；
硫化氢、氯气、氨气、丙烯腈气体、一氧化碳气体可选用电化学型或半导体型检（探）测器；
氯乙烯气体可选用半导体型或光致电离型检（探）测器；
氰化氢气体宜选用电化学型检（探）测器；
苯气体可选用半导体型或光致电离型检（探）测器；
碳酰氯 (光气)可选用电化学型或红外气体检（探）测器。
检（探）测器防爆类型的选用，应按《爆炸和火灾危险环境电力装置设计规范》GB50058的要求, 根据使用场所爆炸危险区域的划分以及被检测气体的性质,选择检（探）测器的防爆类型和级别。
常用检（探）测器的采样方式,应根据使用场所确定：
可燃气体和有毒气体的检测宜采用扩散式检（探）测器；
受安装条件和环境条件的限制,无法使用扩散式检（探）测器的场所,宜采用吸入式检（探）测器。
常用红外可燃气体探测器的技术性能见附录C。
明火加热炉与可燃气体释放源之间，距加热炉炉边5m处应设检（探）测器。当明火加热炉与可燃气体释放源之间设有不燃烧材料实体墙时，实体墙靠近释放源的一侧应设检（探）测器。
设在爆炸危险区域2区范围内的在线分析仪表间，应设可燃气体检（探）测器。
控制室、机柜间、变配电所的空调引风口、电缆沟和电缆桥架进入建筑物房间的开洞处等可燃气体和有毒气体有可能进入建筑物的地方，宜设置检（探）测器。
可能积聚比空气重的可燃气体、液化烃和/或有毒气体的工艺阀井、地坑及排污沟等场所，应设检（探）测器。

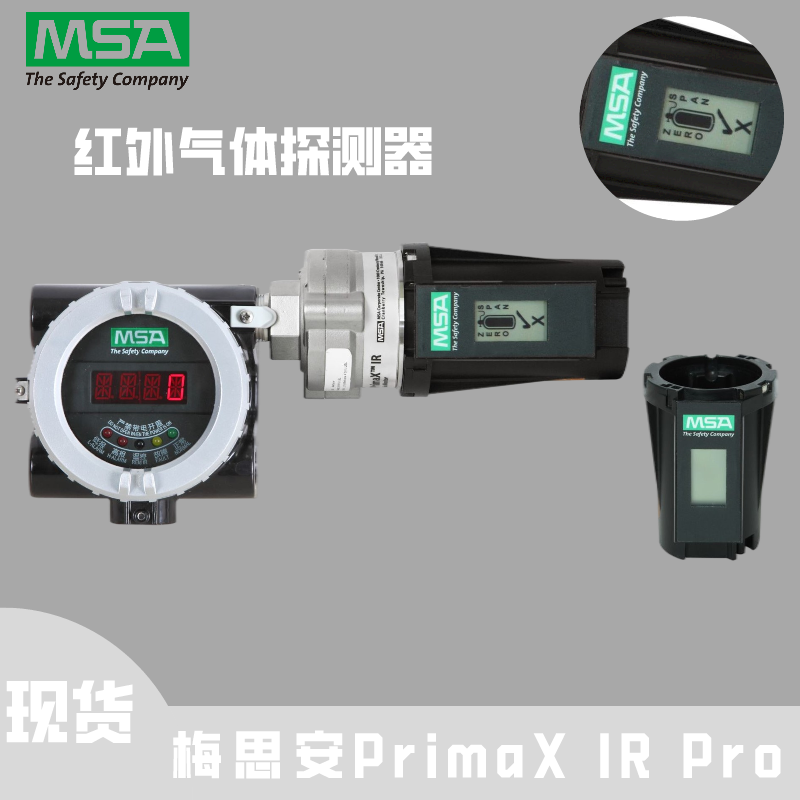

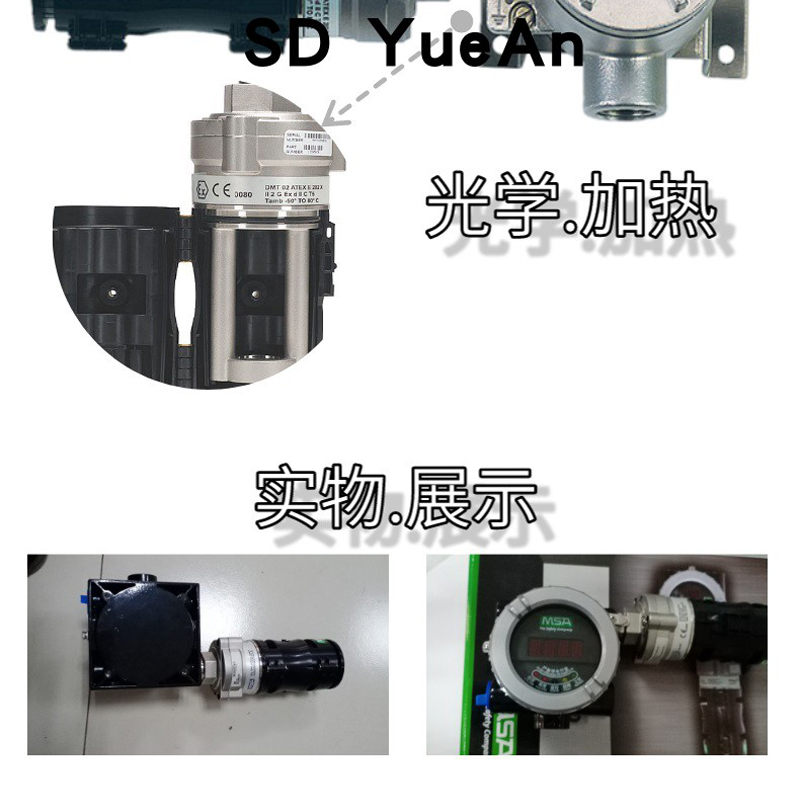

PrimaX IR Pro红外可燃气体探测器是一个固定式红外可燃气探测器，它适合室内和室外
使用。例如：离岸工业，石油化工工业，水和污水处理工业。此气体探测器可结合
MSA控制器（如MSA SUPREMA，Gasgard XL，9010/9020）一起使用，用于安全或
危险用途。
该气体探测器采用红外原理进行监测，发现并提醒用户潜在的碳氢可燃气危险程
度。双光源技术提供了100光源冗余，了气体探测器的可靠性和寿命。此气体探
测器具有快速的响应时间，同时提供非常可靠的输出信号。
此气体探测器具有的（4～20）mA模拟量输出并带HART数字信号。可以连
接MSA的控制器，做进一步的应用（安全区域或者危险区域）。你可以联系MSA的代
表选择可用的控制器。
此气体探测器适用气体为甲烷，在出厂前已经在工厂做过标定，并且在标签上注
明了其可以检测的气体，标定气体和增益设定信息，使之很容易使用。任何使用者修
改工厂设定值应该在仪表标签上做上注明。
此气体探测器是隔爆的，适合安装在危险场合。此探头连接到一个控制系统，其
可以给在可燃气体环境中的操作人员提供报警。
使用本产品时必须阅读和遵守本操作手册，特别是安全说明、使用信息以及产品
操作部分，必须仔细阅读和切实遵守。此外还需考虑用户所在国的安全使用法规。
技术规格描述
气体种类和量程：可燃气体和蒸气∶0~100 LEL
检测原理：红外吸收式双重冗余红外光源，开放式长气室
可检测气体：甲烷，丙烷，其他可燃性气体（可配置气体库丁
度：±3%FS重复性 19%5S T90≤5s
响应时间信号输出：4-20mA，带HART输出
工作电压：20~30VDC，额定24VDC
功耗：<7w
工作温度：-40℃~+70℃湿度 15%~95%RH，无冷凝
材质：传感器∶ 316L不锈钢;显示表头∶ 铝合金或316L不锈钢
尺寸：320mmX 150mm X115mm （高X 宽X深）
重量：3.5Kg（铝合金）;5.5Kg（316L不锈钢J
接线：3线制，建议线径2.5mm²
电气接口：3x3/4"NPT内螺纹
显示：4位LED显示，带高光滤片
LED显示指示灯：低报警（红色），高报警（红色），故障报警（黄色），正常（绿色了
继电器：预报警，报警，故院继电器，总计3个，30VAC0.5A P67
防护等级产品认证：CCCF/CMC/Ex/CCS,CPA/ATEX

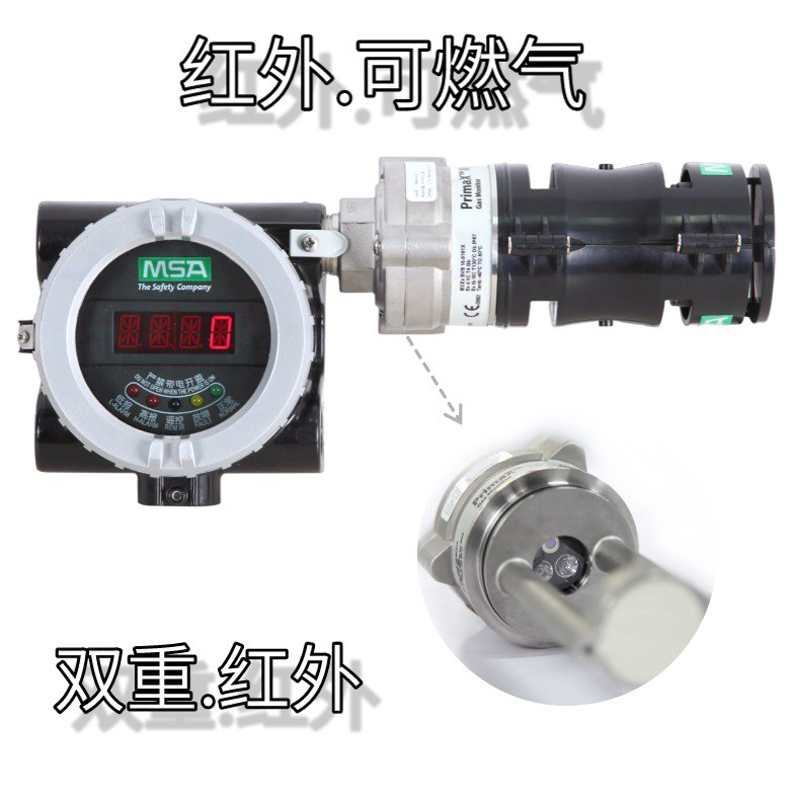

红外灯源：两个灯源，互为冗余
HART规格：兼容HART7.0，标配 SIL2(TUV,TEC61508:2010整体安全等级
订货信息
PrimaXIR 系列红外可燃气体探测器
10147772 PimaXIRPro探测器，甲烷，3/4"NPT，铝合金
10189587 PrimaXIR Pro探测器，甲烷，3/4"NPT，不锈钢

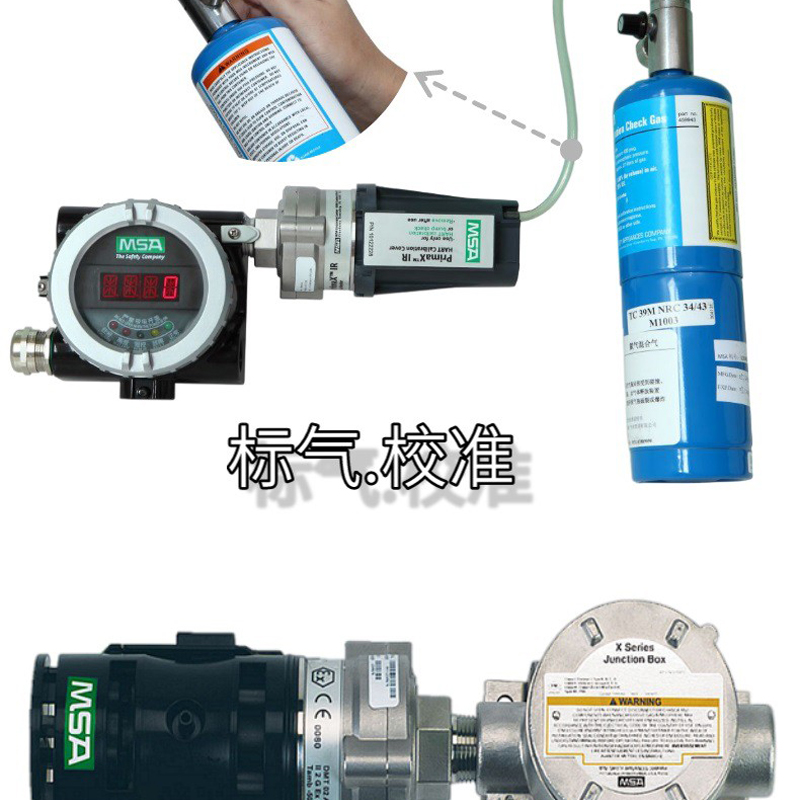

10129304 PrimaXIRPro标定装置，含智能标定帽甲烷标定气体，50% LEL
10180277 声光报警器AF5000，红色，3/4"NPT，24VDC逐控器，红外，本安型，中国
10152552防爆格兰，3/4"NPT外螺纹转 3/4'NPT内螺纹
产品编号 产品描述庄主要特点
10147772 PrimaX IR Pro探测器，0-100LEL，3/4"NPT，铝合金
10189587 PrimaX IR Pro探测器，0-100LEL，3/4"NPT，不锈钢
10155057PrimaX IR SS探测器，0-100LEL，3/4"NPT，SS316
PrimaX IR 探测器附件

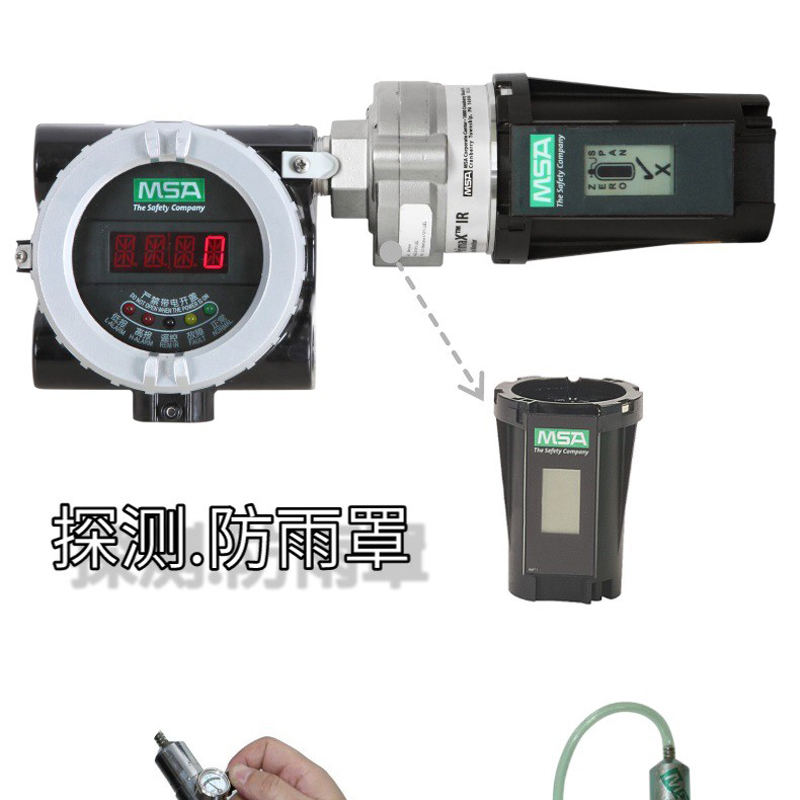

10113663 PrimaX IR环境防护罩组件
10113100 PrimaX IR流量冒组件，用于采样系统
10111874 PrimaX IR可视化智能标定帽
10122228 PrimaX IR HART标定帽
10114373 PrimaX IR管道安装法兰组件
10113036 通用HART电缆
10153762 遮阳罩，PrimaXIR Pro，碳钢，RAL7035
10154839 PrimaXIRPrimax IR Pro防虫罩
10155502 PimaxIR Pro 显示表头
10129304 PrimaX IR标定组件
3290050甲烷标准气，2.5%Vol， 1升
3290803丙烷标准气，0.6%Vol，1升
