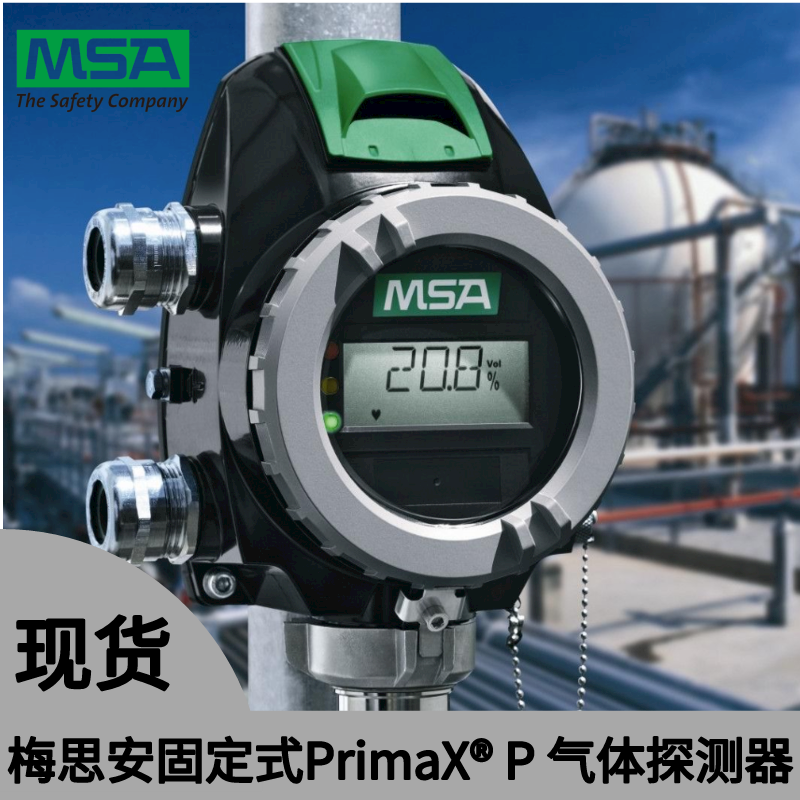

一、产品介绍

1、检测氧气、可燃气及各种有毒气体；

2、多功能超大液晶屏，内置操作键盘；

3、拔插式传感器便于维护，提供传感器更换提醒功能；

4、模块化设计，4-20mA输出，HART和继电器可选；

5、整合快速安装背板；

6、完备的产品认证，SIL2、CCCF、ATEX、IECEx、UL、CSA

二、产品参数

物理特性

1、外壳材质：带涂层铝合金外壳

2、尺 寸：(220 x 162 x 100) mm

3、重 量：1.6 kg

4、外壳进线：2 x M25 或 2 x 3/4“NPT进线

环境特性

1、温 度：-40°C 到 +70°C

2、湿 度：15% to 90% RH 非凝露

3、防护等级：IP66

检测性能

1、气体类别：可燃气、氧气及有毒气体

2、传 感 器：

气体种类

量程

可燃气

0-100%LEL

氧气

0-25% Vol.

一氧化碳(CO)

100, 200, 500, 1000 ppm

硫化氢(H2S)

10, 20, 50, 100 ppm

二氧化硫(SO2)

10, 20, 50, 100 ppm

氯气 (Cl2)

5, 10 ppm

氨气 (NH3)

50, 100, 500, 1000 ppm

二氧化氮(NO2)

10, 20, 100 ppm

氰化氢 (HCN)

10, 20, 30, 50 ppm

氯化氢 (HCl)

10, 20, 30 ppm

氟化氢 (HF)

5, 10 ppm

一氧化氮 (NO)

100 ppm

氢气 (H2)

1000 ppm

磷烷 (PH3)

1 ppm

硅烷 (SiH4)

20, 50 ppm

溴化氢 (HBr)

30 ppm

锗烷 (GeH4)

2 ppm

氟气 (F2)

1 ppm

(B2H6)

1 ppm

溴气 (Br2)

10 ppm

(AsH4)

1 ppm

变送器工作要求

1、催然燃烧式可燃气传感器 抗中毒催化燃烧传感器。

2、可承受超量程可燃气气体（0-100%LEL）

3、工作电压： 19.2 到 28.0 VDC, 通常24 VDC

4、输出信号： 输出4-20mA并可选HART，可负载 300 欧姆

5、接线方式： 标准3线制输出或4线制隔离电流型

6、传 感 器： 传感器无需定期添加反应介质

7、继 电 器： 可选两组继电器 – 报警和故障 (1A/30VDC SPST)

安装及附件

1、背板：外壳附带背板可简易安装至墙面或类似物体

2、管 道 式 安 装：提供可选的管道式安装附件

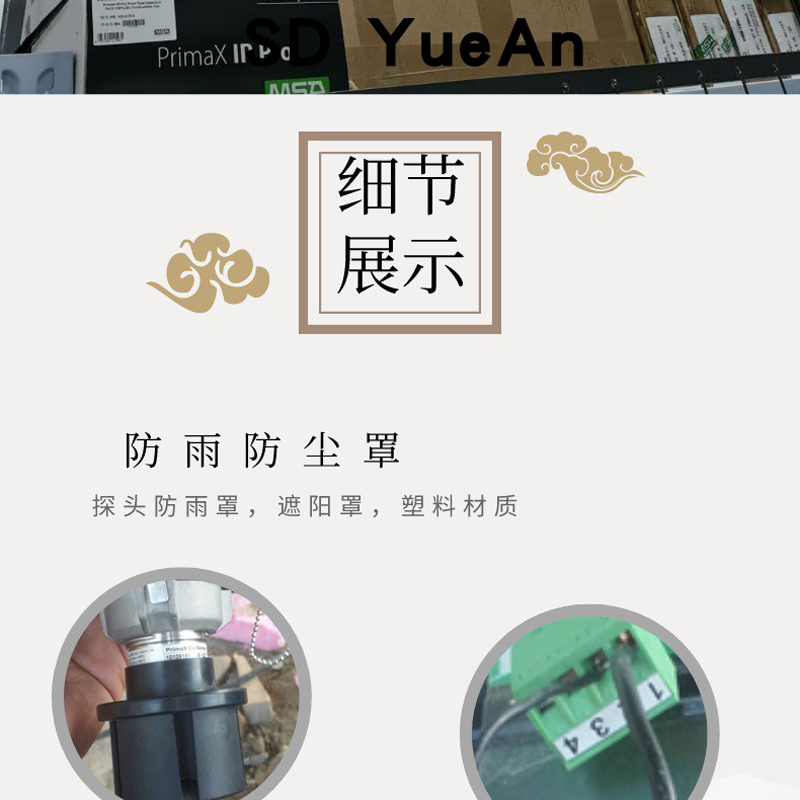

3、传感器防护罩：传感器标配防护罩用于防止外界环境干扰

4、导管安装法兰：可提供导管安装法兰用于检测导管气体

5、遮阳罩：提供遮阳罩用于防护阳光直射高温

6、设置/标 定：所有仪表设置及标定操作都可以通过内置4键键盘或可选HART控制器实现。

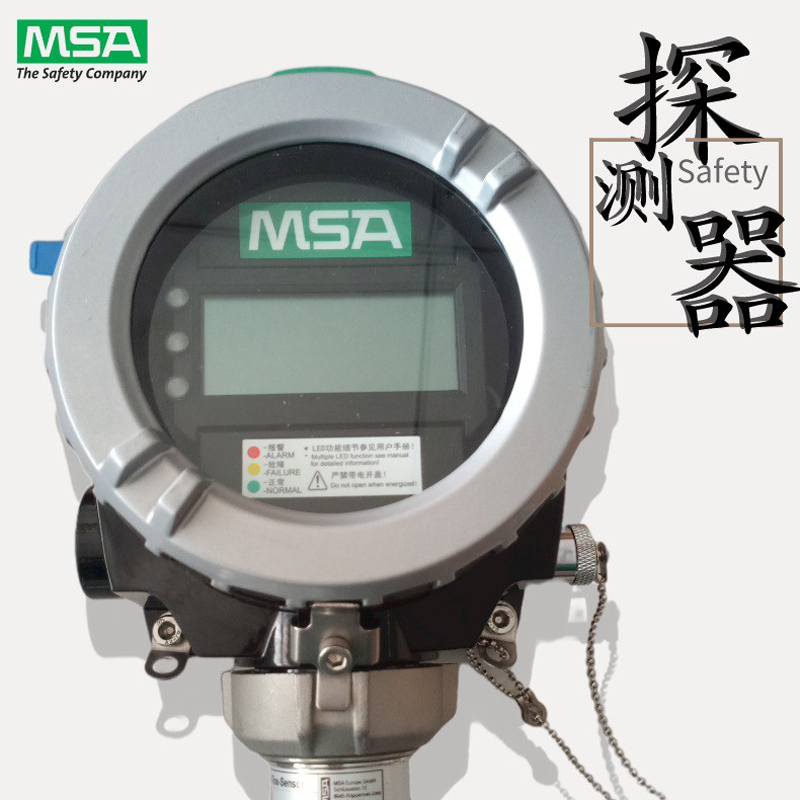

7、L E D 指示灯：内置3个状态LED指示灯

8、红 色 LED：报警状态

9、黄 色 LED：故障状态

10、绿 色 LED：正常工作状态

11、显示：4.5英寸高亮液晶显示屏，现场显示被监测气体种类和当前检测读数

产品认证

1、危险区域认证 CE ATEX

2、Gas – II 2G Ex d ia (ia) IIC T4 Ga

3、Dust – II 2D Ex tb ia (ia) IIIC T130°C Db

4、-40°C ≤ Ta ≤ +70°C

5、UL Class I, Div 1, Group A, B, C, D

6、CMC, EX, CCCF

7、安全完整性等级SIL 2
